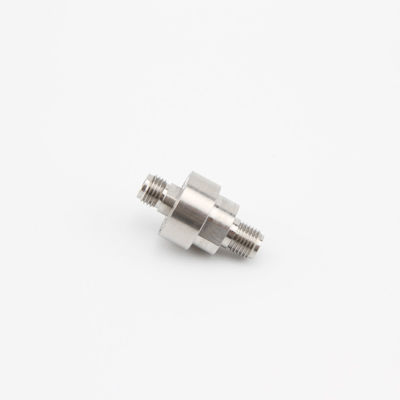

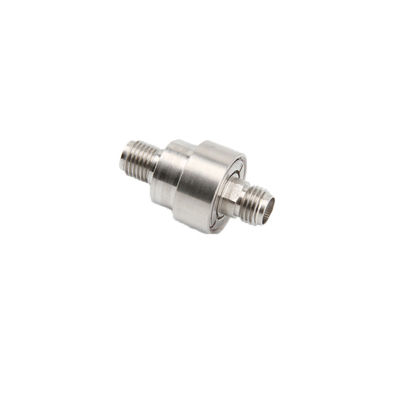

1 채널 HF 회전 슬리프 링 1500W 최고 전력 및 18 GHz 주파수 범위
제품 상세 정보
| 채널 번호 | 1 | 주파수 범위 | 18GHz에 대한 DC |
|---|---|---|---|
| 피크 전력, 최대 | 1500W | ||
| 강조하다 | 슬립 링을 회전시키기,소형 관통 보어 슬립 링,1 채널 HF 회전 슬립 벨소리 |
||
제품 설명
1 채널 HF 로터리 슬립 링 1500W 18 GHz
RF 로터리 슬립 링 설명
RF 로터리 조인트는 고주파 및 고속 신호를 정지 부품에서 회전 부품으로 지속적으로 전송하는 장치용으로 설계되었습니다. 이 슬립 링은 다양한 장치에 쉽게 통합할 수 있는 컴팩트한 구조와 안정적인 성능 및 뛰어난 차폐 효과를 특징으로 합니다.
RF 동축 커넥터는 필터링, 위상 변조, 주파수 혼합, 감쇠 및 감지를 포함한 추가 신호 처리 기능을 제공합니다. 낮은 VSWR과 최소 신호 손실로 인해 이러한 구성 요소는 무기 시스템 및 정밀 측정 기기의 까다로운 요구 사항을 충족합니다.
기술 사양
| 채널 | 1 |
| 주파수 범위 | DC ~ 18GHz |
| VSWR, 최대 | 0 ~ 6GHz에서 1.20; 6 ~ 12GHz에서 1.25; 12 ~ 18GHz에서 1.35 |
| VSWR 변동 | 0.03 |
| 삽입 손실 | 0 ~ 6GHz에서 0.25dB; 6 ~ 12GHz에서 0.35dB; 12 ~ 18GHz에서 0.50dB |
| 삽입 손실 변동 | 0.04dB |
| 위상, 최대 | 1° |
| 피크 전력, 최대 | 1500W |
| 평균 전력, 최대 | 1GHz에서 200W; 18GHz에서 30W |
| 작동 속도, 최대 | 100 RPM |
| 커넥터 유형 | SMA 암 (50Ω) |
| 접촉 재료 | 베릴륨 구리 |
| 커넥터 재료 | 스테인리스 스틸 |
| 단면 축 하중, 최대 | ±2N |
| 단면 반경 하중, 최대 | ±2N |
| 시작 토크 | 0.5Ncm, 최대 |
| 작동 토크 | 1Ncm, 최대 |
| 무게 | 10g |
| 작동 온도 | -40~+70℃ |
| 습도 | 85% |
| 보호 등급 | IP40 |
| 수명 | 50만 회전 |
개략도
개략도 - LPHF-01A

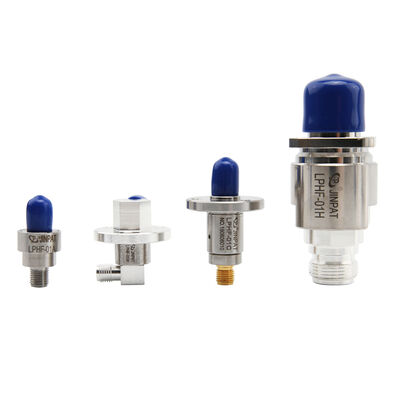

제품 디스플레이
제품 디스플레이 - LPHF-01A
