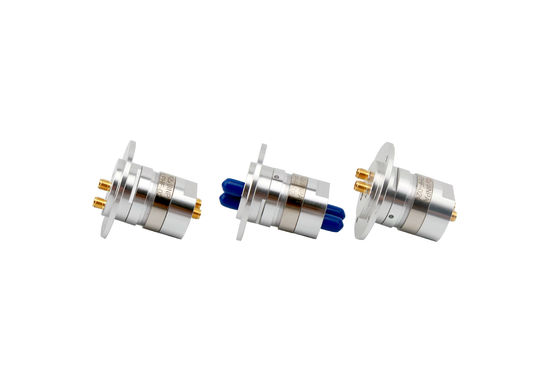

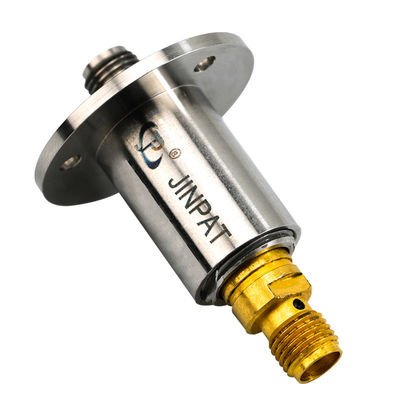

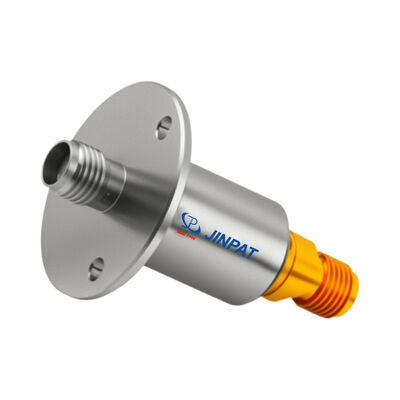

DC ~ 18GHz 주파수 범위 및 스테인리스 스틸 케이스를 갖춘 단일 채널 슬립 링 로터리 조인트
제품 상세 정보
| 주파수 범위 | 18 기가헤르츠에 대한 DC | 피크 전력, 최대 | 1 기가헤르츠에 있는 1500 Ｗ |
|---|---|---|---|
| 단계 와우 (급 최대) | 1 ° | 삽입 손실, 와우 | 0.04 dB |
| IP 보호 수준 | EN 60529 당 IP 60 | 케이스 자료 | 스테인레스 스틸 |
| 재료 연락처 | 베릴륨 구리 | 애플리케이션 | 차량 작은 탑 |
| 강조하다 | 슬립 링 회전식 결합,코엑스 회전식 결합,싱글 채널 슬립 링 |
||
제품 설명
단일 채널 슬립 링/로터리 조인트 DC ~ 18 GHz
베릴륨 구리 접촉부를 사용한 경량 설계
RF 동축 커넥터는 전송 라인에서 전기적 연결을 설정하거나 끊기 위해 케이블 또는 기기에 설치되는 필수 구성 요소입니다. 기계적 및 전기적 통합 제품으로서, 컴팩트한 관통형 구성에 대한 경제적이고 쉽게 사용할 수 있는 솔루션을 제공합니다.
이상적인 응용 분야
- 비디오 시스템 (CCTV 감시)
- 로봇 공학 및 자동화 장비
- 케이블 릴 및 권취 시스템
- 의료 진단 장비
- 포장 기계
무선 주파수 사양
| 매개변수 | 사양 |
|---|---|
| 인터페이스 유형 | SMA 암컷 (50 ohms) |
| 스타일 | I형 |
| 주파수 범위 | DC ~ 18 GHz |
| 최대 피크 전력 | 1 GHz에서 1500 W |
| 최대 평균 전력 | 1 GHz에서 200 W 12 GHz에서 70 W 18 GHz에서 50 W |
| VSWR, 최대 | 0 ~ 6 GHz에서 1.20 6 ~ 12 GHz에서 1.25 12 ~ 18 GHz에서 1.30 |
| VSWR WOW | 0.03 |
| 삽입 손실, 최대 | 0 ~ 6 GHz에서 0.25 dB 6 ~ 12 GHz에서 0.30 dB 12 ~ 18 GHz에서 0.40 dB |
| 삽입 손실 WOW | 0.04 dB |
| 위상 WOW (최대 각도) | 1° |
기계적 및 환경적 사양
| 매개변수 | 사양 |
|---|---|
| 최대 회전 속도 | 100 rpm |
| 최소 기대 수명 | 5 * 10⁶ 회전 |
| 시작 토크 | 최대 1 Ncm |
| 연속 회전 토크 | 최대 1 Ncm |
| 인터페이스의 최대 축 방향 하중 | ±5 N |
| 인터페이스의 최대 방사형 하중 | ±5 N |
| 케이스 재질 | 스테인리스 스틸 |
| 접촉 재질 | 베릴륨 구리 |
| 대략적인 무게 | 11.5 g |
| 표시 | 접착 라벨 |
| 작동 온도 범위 | -40 ~ +70℃ |
| 보관 온도 범위 | -50 ~ +70℃ |
| 최대 작동 습도 (비응축) | 85% |
| 최대 보관 습도 | 95% |
| IP 보호 수준 | EN 60529에 따른 IP 60 |
제품 문서
개략도 - 기계적 사양
응용 예시 - 실제 구현
